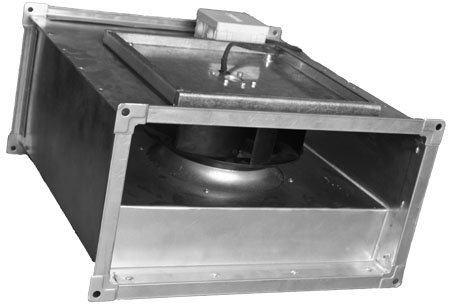

Вентилятор ВКН 60-30/35-4D (380 В)

ОБЛАСТЬ ПРИМЕНЕНИЯ
Регулируемые радиальные канальные вентиляторы низкого давления серии ВКH применяются в системах вентиляции и кондиционирования воздуха.
Вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей.
Вентиляторы применяются для непосредственной установки в прямоугольный канал систем кондиционирования воздуха и вентиляции промышленных и общественных зданий.

НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ
Вентиляторы предназначены для внутреннего и наружного применения, для перемещения воздуха без твердых, волокнистых и абразивных материалов в условиях умеренного климата.
Допустимая температура перемещаемого воздуха от - 40 0С до +80 0С. (в зависимости от модели)
Применяемые материалы.
Вентилятор изготовлен из оцинкованного стального листа в стандартном исполнении.
Рабочие колеса вентиляторов типа ВКН изготовлены из оцинкованного стального листа с загнутыми назад лопатками.
Рабочие колеса вентиляторов статически и динамически отбалансированные.
Диффузоры вентиляторов изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс.
Качество применяемых материалов подтверждается сертификатами и паспортами организаций поставщиков.
Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом.

ЭЛЕКТРОДВИГАТЕЛИ.
В вентиляторах ВКН применяются немецкие асинхронные 1-фазные и 3-фазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением.
Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха.
Применяемые электродвигатели позволяют достичь рабочего ресурса вентиляторов более 40.000 часов без профилактики.
Корпус электродвигателя имеет изоляцию IP54.
Обмотка оснащена дополнительной защитой от влажности.
Стандартно электродвигатели имеют защиту при помощи термоконтакта, расположенного внутри обмотки электродвигателя.
При перегреве обмоток электродвигателя, в случае перегрузки, обрыва фазы, высокой температуры воздуха и т.п., термоконтакт обеспечивает размыкание цепи защиты защитного реле.
Защита электродвигателя при помощи термоконтакта является наиболее надежной и точной в отличие от других видов защиты.
Вентиляторы ВКН изготовляются в девяти типоразмерах.
В каждом типоразмере имеется несколько моделей вентиляторов в зависимости от вида, применяемого двигателя.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ЭЛЕКТРОДВИГАТЕЛЯ.
Производительность вентиляторов ВКН регулируется изменением числа оборотов электродвигателя.
Изменение числа оборотов электродвигателя достигается путем изменения.
Для вентиляторов ВКН регулирование оборотов электродвигателя путем изменения напряжения является наиболее предпочтительным, так как не вызывает электропомех, шумов и вибраций электродвигателя и уменьшает нагрев.
Для однофазных (220В) вентиляторов серии ВКН рекомендуется применять симисторные регуляторы скорости с помощью которых изменяется величина подаваемого напряжения от 100 до 220В и обеспечивается плавная регулировка оборотов рабочего колеса.
Для трехфазных (380В) вентиляторов серии ВКН рекомендуется применять частотные регуляторы Danfoss с помощью которых, изменяется частота подаваемого напряжения от 25 до 50 Гц и тем самым обеспечивается регулировка оборотов рабочего колеса вентилятора.

Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза (при резистивной нагрузке в 2 А достаточно взять симистор также на 2 А).
Предохранитель подбирается исходя из мощности электродвигателя (обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя).
Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.
Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления
Soler & Palau reb-1К достоинствам тиристорных регуляторов можно отнести их малую стоимость, низкую массу и размеры.
К недостаткам - использование для двигателей небольшой мощности, при работе возможен шум, треск, рывки двигателя, при использовании симисторов на двигатель попадает постоянное напряжение.

Тиристорные (симисторные) регуляторы частоты вращения применяются с вентиляторами, имеющими однофазные двигатели со встроенной автоматической термозащитой.
Электродвигатель должен быть спроектирован для работы с регуляторами подобного типа.

Примером симисторого регулятора частоты вращения вентилятора служит Soler & Palau Reb-1N.
Этот регулятор выпускается как для скрытой установки в стандартный подрозетник, так и для открытого монтажа.
Регулятор имеет встроенный плавкий предохранитель.
Возможна регулировка минимальной скорости вентилятора.
Включение/выключение через колесо регулировки.
Максимальная мощность подключаемого вентилятора 220 Вт.
